هدف از پیچ تنظیم روی روتور ترمز چیست؟

کاری که یک روتور تک پیچ در یک پمپ حفره ای پیشرونده انجام می دهد

A روتور تک پیچ جزء محور مارپیچ است که در داخل یک استاتور منطبق می چرخد تا سیال یا مواد نیمه جامد را از طریق یک پمپ حفره پیشرونده حرکت دهد، یا مواد پلاستیکی را در داخل یک بشکه اکسترودر به جلو هل داده و ذوب می کند. عملکرد اصلی آن ساده است: با چرخش روتور، شیار مارپیچی یک حفره مهر و موم شده را در برابر دیوار اطراف تشکیل می دهد و این حفره در امتداد محور پیشرفت می کند و مواد را با جریان ثابت و با ضربان کم حمل می کند. این پاسخ مستقیم به کاری است که قطعه انجام می دهد، و همه چیز در زیر نحوه عملکرد، دلیل پوشیدن آن و نحوه انتخاب و نگهداری صحیح یکی را توضیح می دهد.

در کاربردهای پمپ، روتور همراه با a کار می کند استاتور برای پمپ های حفره مترقی ، یک آستین با پوشش الاستومری که سطح آب بندی را فراهم می کند. در کاربردهای اکستروژن، همان هندسه مارپیچ به جای استاتور لاستیکی در برابر دیواره بشکه فلزی کار می کند. هر دو سیستم بر یک اصل اساسی تکیه می کنند: یک هندسه مارپیچی دوار که انرژی دورانی را به جابجایی محوری ثابت مواد تبدیل می کند.

بررسی اجمالی محصول و طراحی ساختاری

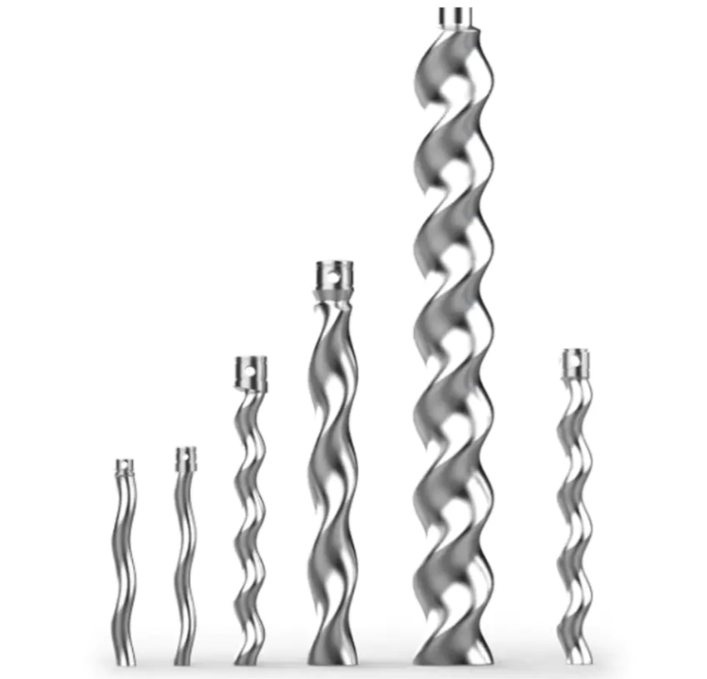

عکس زیر مجموعه‌ای از روتورهای تک پیچ را با طول‌ها و پروفیل‌های گام‌های مختلف نشان می‌دهد، که نشان می‌دهد چگونه همان طرح مارپیچی اصلی برای ظرفیت‌های جریان و اندازه‌های کاربردی مختلف، از واحدهای دوز فشرده گرفته تا روتورهای طولانی‌تر مورد استفاده در وظایف انتقال با حجم بالاتر، مقیاس‌بندی می‌شود.

هر روتور با تعداد کمی از پارامترهای هندسی تعیین می شود که عملکرد آن را تعیین می کند: قطر بیرونی مارپیچ، گام (طول محوری یک چرخش کامل مارپیچ)، خارج از مرکز (تغییر بین خط مرکزی روتور و خط مرکزی هندسی)، و عمق شیار. نمودار ایزومتریک زیر این پارامترها را بر روی یک مدل روتور ساده شده برچسب گذاری می کند تا هنگام خواندن نقشه فنی یا کاتالوگ قطعات یدکی، رعایت اصطلاحات آسان تر شود.

درک این پارامترها مهم است زیرا تغییر هر یک از آنها ویژگی های جریان روتور، مشخصات برشی و الگوی سایش آن را تغییر می دهد. گام کوتاه‌تر با عمق شیار کمتر، با فشار بیشتر و وظایف جریان کمتر مطابقت دارد، در حالی که گام بلندتر با شیار عمیق‌تر، به نفع رسیدگی ملایم‌تر مواد حساس به برش مانند محصولات غذایی است. به همین دلیل است علائم روتور تک پیچ سایش زودرس اغلب به عدم تطابق بین هندسه اصلی و شرایط عملیاتی تغییر یافته، به جای نقص در خود قطعه، ردیابی می شود.

نحوه سایش روتور در حین کار

در داخل یک اکسترودر پلاستیکی، روتور تک پیچی مواد خام را به جلو هل می دهد و از طریق اصطکاک گرما تولید می کند، زیرا مواد از شکاف بین شیار مارپیچ و دیواره داخلی بشکه عبور می کنند. همانطور که پیچ می چرخد، نیروی برشی و فشار بر روی مواد وارد می کند، به تدریج آن را نرم می کند و قبل از اینکه به سمت قالب فشار داده شود و به شکل نهایی اکسترود شود، آن را به طور یکنواخت مخلوط می کند. سرعت پیچ، دمای بشکه و فشار سیستم همگی مستقیماً بر کارآمدی این فرآیند تأثیر می‌گذارند و به همان اندازه روی سرعت فرسودگی سطح روتور تأثیر می‌گذارند.

در یک محیط کاری با دمای بالا، سایش روتور معمولاً از چهار منبع با هم تداخل دارند. ابتدا، دمای بالا خود مواد روتور را نرم می کند و اصطکاک را در برابر دیواره بشکه تشدید می کند و سایش حرارتی ایجاد می کند. دوم، حرکت نسبی بین روتور و بشکه، مواد و سایر سطوح تماس در طول چرخش باعث سایش مکانیکی معمولی در طول زمان می شود. سوم، ناخالصی هایی مانند مواد افزودنی یا رطوبت باقیمانده در مواد فرآوری شده می توانند سطح روتور را خورده و تخریب را تسریع کنند. چهارم، هندسه، انتخاب مواد و دقت ساخت خود روتور بر میزان مقاومت آن در برابر همه موارد فوق از همان ابتدا تأثیر می گذارد.

نمودار میله‌ای افقی زیر یک مقایسه کلی و گویا از اینکه هر یک از این چهار فاکتور معمولاً چقدر در سایش کلی روتور تحت عملکرد پایدار در دمای بالا نقش دارند، ارائه می‌کند. این به عنوان یک راهنمای مفهومی به جای یک آمار اندازه گیری شده از هر نصب منفرد در نظر گرفته شده است، زیرا نسبت سایش واقعی بر اساس مواد، سرعت و تاریخچه نگهداری متفاوت است. با این حال، نظم نسبی با تجربه میدانی رایج مطابقت دارد: سایش حرارتی و مکانیکی غالب است، در حالی که عوامل خورنده و مرتبط با طراحی به‌جای علل اولیه، به‌عنوان عوامل مؤثر عمل می‌کنند. تشخیص اینکه کدام عامل در یک سیستم معین بیشتر فعال است، به تعیین اینکه آیا اصلاح اولویت ارتقاء پوشش، بهبود سرمایش یا بررسی هندسه است، کمک می کند.

انتخاب مواد و پوشش های مقاوم در برابر سایش

کنترل سایش روی روتور تک پیچ با انتخاب مواد شروع می شود. فولادهای آلیاژی یا آلیاژهای ویژه مقاوم در برابر درجه حرارت بالا، مقاوم در برابر سایش و مقاوم در برابر خوردگی نقطه شروع استاندارد برای روتورهایی هستند که انتظار می رود به طور مداوم تحت شرایط سخت کار کنند. فراتر از مواد حجیم، عملیات سطحی نقشی به همان اندازه در افزایش عمر مفید دارد.

پوشش های سطحی

استفاده از پوشش‌های مقاوم در برابر سایش مانند کاربید تنگستن یا نیترید سیلیکون بر روی سطح روتور، سختی سطح را افزایش می‌دهد و مقاومت در برابر سایش مکانیکی و حرارتی را بهبود می‌بخشد، که به ویژه در خطوط اکستروژن مداوم ارزشمند است.

بهینه سازی هندسه

بهینه سازی پارامترهای هندسی مانند زاویه مارپیچ، گام و عمق شیار، مدت زمان قرار گرفتن مواد در تماس با سطح روتور را کاهش می دهد و نیروی برشی را در هر نقطه کاهش می دهد، که به نوبه خود غلظت سایش موضعی را کاهش می دهد.

بهبود سیستم خنک کننده

تقویت سیستم خنک کننده کمک می کند تا اطمینان حاصل شود که روتور و بشکه به طور موثر در طول عملیات در دمای بالا خنک می شوند، دمای کار را در محدوده پایدار نگه می دارد و سایش حرارتی را در طولانی مدت کاهش می دهد.

نمودار رادار زیر چهار رویکرد طراحی روتور را در پنج بعد عملکرد در مقیاس نسبی مقایسه می‌کند و یک چارچوب مفهومی برای ارزیابی ارائه می‌کند. لوازم جانبی پمپ پیچ و گزینه های ارتقاء روتور به جای گزارشی در مورد هر محصول آزمایش شده واحدی. این نشان می‌دهد که یک روتور روکش‌دار و هندسی بهینه‌شده معمولاً از نظر مقاومت در برابر سایش و عمر مفید امتیاز بالاتری کسب می‌کند، در حالی که روتور بدون روکش استاندارد یک انتخاب معقول برای کاربردهای سبک‌تر یا متناوب باقی می‌ماند. خواندن در سراسر پنج محور با هم، به جای هر نقطه ای مجزا، واضح ترین تصویر را از جایی که یک طرح معین یک مزیت را با دیگری مبادله می کند، به دست می دهد. این نوع مقایسه در اوایل فرآیند مشخصات، قبل از اینکه جفت شدن روتور و استاتور برای یک وظیفه خاص نهایی شود، بسیار مفید است.

کاربردهای صنعتی روتورهای تک پیچ

روتورهای تک پیچ و پمپ های ساخته شده در اطراف آنها در طیف گسترده ای از صنایع مورد استفاده قرار می گیرند زیرا اصل جابجایی مارپیچی زیرین طیف وسیعی از ویسکوزیته و انواع مواد را با برش نسبتاً کم در مقایسه با سایر فناوری های پمپ کنترل می کند. الف پمپ پیچ عمودی پیکربندی اغلب در جایی انتخاب می‌شود که فضای کف محدود است یا در جایی که تغذیه گرانشی بارگذاری را ساده می‌کند، در حالی که پیکربندی‌های افقی در خطوط فرآیند پیوسته رایج باقی می‌مانند.

• تصفیه خانه های آب محیطی از سیستم های پمپ پیچی برای جابجایی لجن و آب تصفیه شده به طور قابل اعتماد در ضربان کم استفاده می کنند.
• A پمپ پیچ فاضلاب پیکربندی فاضلاب شهری و صنعتی حاوی مواد جامد را بدون گرفتگی بیش از حد مدیریت می کند
• A پمپ لجن پیچ معمولاً برای انتقال لجن آبگیری یا غلیظ شده در تاسیسات تصفیه مشخص می شود
• A پمپ پیچ غذا نوع ساخته شده با مواد غذایی و مواد تکمیلی، محصولات غذایی ویسکوز یا حاوی ذرات را به آرامی منتقل می کند.
• فرآیندهای بخش شیمیایی، کاغذ و خمیر، پتروشیمی و انرژی برای اندازه گیری و انتقال ثابت به یک اصل روتور و استاتور متکی هستند.

به عنوان یک سازنده پمپ های پیچ عرضه هر دو کامل پمپ های تک پیچ و فردی قطعات یدکی پمپ های حفره ای مترقی تطبیق مواد روتور و پوشش با صنعت خاص یک بخش معمولی از فرآیند تعیین مشخصات است، زیرا روتور مناسب برای وظیفه لجن ساینده به طور خودکار انتخاب مناسبی برای انتقال مواد غذایی نیست.

این تصویر نشان‌دهنده یک الگوی کلی است که در صنایع فرآیندی دیده می‌شود: کاربردهایی که شامل مواد جامد ساینده، مانند انتقال لجن و وظیفه شیمیایی یا پتروشیمی، نسبت به کاربردهای ملایم‌تر مانند انتقال محصولات غذایی یا جابجایی آب تمیز، تقاضای بیشتری را برای مقاومت در برابر سایش روتور ایجاد می‌کنند. دقیقاً به همین دلیل است که انتخاب مواد روتور و پوشش باید همیشه با وظیفه خاص مطابقت داده شود نه اینکه به عنوان یک تصمیم یک‌اندازه در نظر گرفته شود، و چرا مشورت با تأمین‌کننده پمپ در طول مشخصات از بروز مشکلات سایش زودرس جلوگیری می‌کند.

شیوه های عملیاتی که عمر سرویس روتور را افزایش می دهد

فراتر از انتخاب مواد و پوشش، نظم و انضباط عملیاتی روزانه تأثیر قابل اندازه‌گیری بر مدت زمان کارکرد یک روتور تک پیچ دارد. روش های زیر به طور گسترده در صنعت پمپ حفره مترقی و اکستروژن به عنوان روش های موثر برای کند کردن پیشرفت سایش شناخته شده است.

1. اکسترودر یا پمپ را کاملاً مطابق با رویه‌های رتبه‌بندی آن کار کنید، از شرایط اضافه بار و چرخه‌های استارت و توقف مکرر و غیر ضروری جلوگیری کنید.
2. برای ارزیابی سایش روتور و بشکه یا استاتور، بررسی‌های تعمیر و نگهداری منظم را برنامه‌ریزی کنید، و قطعات به شدت فرسوده را قبل از اینکه بر کیفیت پایین دست تأثیر بگذارند، جایگزین کنید.
3. روتور و محفظه آن را به طور مرتب تمیز کنید تا ناخالصی ها و باقیمانده های چسبیده که در غیر این صورت می توانند سایش خورنده را تسریع کنند از بین ببرید.
4. برای کاهش سایش ناشی از اصطکاک، روغن کاری مناسب را در سطح تماس بین روتور و محفظه اعمال کنید
5. حفظ کیفیت مواد خام ثابت، اجتناب از مواد اولیه با ناخالصی های بیش از حد یا اندازه ذرات ناهموار که سایش مواد ساینده را افزایش می دهد.
6. سیستم گرمایش و سرمایش را دقیقاً کنترل کنید تا از نوسانات بیش از حد دما که بر مواد روتور فشار وارد می کند جلوگیری کنید.

نمودار خطی زیر به‌طور کلی نشان می‌دهد که چگونه شیوه‌های تعمیر و نگهداری سازگار بر سایش تجمعی روتور در یک دوره عملیاتی طولانی در مقایسه با تعمیر و نگهداری حداقل یا نامنظم تأثیر می‌گذارند. این به عنوان یک روند مفهومی به جای داده های اندازه گیری شده از یک واحد خاص ارائه می شود، زیرا منحنی های سایش واقعی به شدت به سایندگی مواد، کنترل دما و چرخه کار بستگی دارد. با این حال، افزایش شکاف بین دو خط در طول زمان نشان‌دهنده الگویی است که معمولاً در سراسر صنعت گزارش می‌شود: تفاوت‌های سایش در مراحل اولیه اندک هستند، اما هر چه مدت زمان طولانی‌تری یک روتور ضعیف در سرویس مستمر باقی بماند، به میزان قابل توجهی ترکیب می‌شوند. این یکی از واضح ترین استدلال ها برای ایجاد یک برنامه بازرسی معمول در هر طرح تعمیر و نگهداری پمپ یا اکستروژن به جای واکنش تنها پس از وقوع یک خرابی است. امکاناتی که روند سایش را در طول زمان ردیابی می‌کنند، معمولاً برای برنامه‌ریزی پیشگیرانه جایگزینی روتور به جای تجربه خرابی برنامه‌ریزی نشده، موقعیت بهتری دارند.

درباره شرکت صنعت پمپ Jingjiang Meijia, Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. در شماره 36 جاده Xintai، منطقه توسعه اقتصادی و فناوری Jingjiang، استان جیانگ سو واقع شده است. این شرکت با تیم مهندسی مجرب در زمینه طراحی، ساخت و بازرسی کامل مجموعه پمپ های پیچی، در زمینه تولید، فروش و خدمات پس از فروش پمپ های تک پیچ و قطعات یدکی پمپ تک پیچ فعالیت دارد.

محصولات پمپ تک پیچ Meijia دارای محدوده ساختاری کامل، گزینه های پیکربندی متنوع و مشخصات کامل مناسب برای کاربردهای متمرکز بر دوام هستند. آنها در تصفیه آب محیطی، فرآوری شیمیایی، کاغذ و خمیر کاغذ، غذا و داروسازی، پتروشیمی و عملیات بخش انرژی استفاده می شوند. به عنوان یک سازنده پمپ های پیچ ، صنعت پمپ Meijia همچنین لوازم جانبی جهانی سازگار با طیف گسترده ای از سیستم های پمپ تک پیچ را عرضه می کند که توسط ظرفیت تولید و تجربه فنی در نظر گرفته شده برای ارائه عملکرد پایدار برای محصولات خود پشتیبانی می شود.

مرکز خدمات پس از فروش این شرکت تیمی از مهندسان را برای پشتیبانی از مشتریان با پیگیری فنی پس از نصب در دسترس نگه می دارد. در مقایسه طولانی مدت در محیط ها و شرایط کاری مختلف، کاربران گزارش داده اند که محصولات پمپ تک پیچ میجیا سال به سال به طور قابل اعتماد به کار خود ادامه می دهند. صنعت پمپ Jingjiang Meijia از بازدیدها و تبادل فنی شرکای خود در سراسر صنعت استقبال می کند.

سوالات متداول

Q1: چه چیزی باعث سایش زودرس در روتور تک پیچ می شود؟

سایش زودرس معمولاً به دلیل ترکیبی از دمای عملیاتی بالا، اصطکاک مکانیکی در برابر بشکه یا استاتور، ناخالصی‌های موجود در مواد پردازش شده و عدم تطابق هندسه یا پوشش با وظیفه خاص ایجاد می‌شود.

Q2: چگونه بفهمم که یک روتور تک پیچ نیاز به تعویض دارد؟

شاخص های رایج عبارتند از کاهش جریان خروجی، افزایش نویز یا لرزش در حین کار، خوانش فشار ناسازگار، و حفره یا شیار شدن سطح قابل مشاهده در طول بازرسی معمولی.

Q3: آیا می توان از همان طراحی روتور برای کاربردهای مواد غذایی و فاضلاب استفاده کرد؟

به طور کلی بدون تنظیم نیست. روتور پمپ مارپیچ مواد غذایی نیاز به مواد غذایی و پرداخت دارد، در حالی که روتور پمپ پیچ فاضلاب یا لجن معمولاً با پوشش‌ها و هندسه‌های مختلف مناسب برای جامدات ساینده مشخص می‌شود.

Q4: هر چند وقت یکبار یک روتور تک پیچ باید بازرسی شود؟

فرکانس بازرسی به شدت کار بستگی دارد، اما بررسی‌های معمول بصری و ابعادی در طول فواصل زمان‌بندی‌شده نگهداری توصیه می‌شود تا روند سایش قبل از اینکه بر کیفیت خروجی تأثیر بگذارد، مشخص شود.

Q5: آیا قطعات یدکی پمپ تک پیچ در برندها قابل تعویض هستند؟

سازگاری ابعاد بسته به سازنده متفاوت است، بنابراین قطعات یدکی پمپ‌های حفره‌ای پیشرونده، از جمله روتورها و استاتورها، باید با مشخصات پمپ اصلی مطابقت داده شود یا قبل از سفارش با تامین‌کننده تأیید شود.
